HLB系列立式長軸斜流深井泵
HLB系列立式長軸斜流深井泵性能范圍
流量：Q=0.45 ～ 16.7m3/s
揚程：H=5.7 ～ 60m
HLB系列立式長軸斜流深井泵型號說明
示例：1400HLB-26A
1400---泵吐出口管徑；
HLB---立式斜流泵；
26---泵設計點揚程；
A---A、B、C……為葉輪切割順序代號
HLB系列立式長軸斜流深井泵結構說明
1. 安裝方式
單層基礎：電動機與泵直聯安裝在一個基礎層上，泵吐出管可布置在泵基礎層之下，也可布置在基礎層之上。
雙層基礎：電動機與泵安裝在各自的基礎層之上，泵吐出管在兩基礎層之間。
2. 泵分為不可抽出式和轉子（包括導葉體）或泵整體可抽出式兩種。
3. 泵葉輪分為離心整體葉輪或斜流式整體葉輪，雙金屬整體葉輪和組合葉輪等。
4. 泵的軸向力由電機的止推軸承承受，也可根據需要設計成由泵本身的止推軸承來承受。
5. 泵的軸承為橡膠（耐磨、耐蝕、耐海水橡膠）導軸承，也有在驅動端（聯軸器下方）采用滾動軸承。泵軸通常設置護管，護管內充有潔凈的壓力水，用于導軸承的潤滑和沖洗，壓力水量可有流量繼電器控制以防缺水損壞軸承。
當泵用于輸送污水或含有顆粒的水時，導軸承端設有停車自動軸封裝置，以防停機后介質進入軸承內。
6. 輸送海水的泵，除采用耐海水電化腐蝕的材料外，還采用動電陽極法或外部電源法陰極保護裝置，以防止泵零件的電化腐蝕。
7. 泵通過剛性或彈性聯軸器由電機直接驅動。
8. 泵吸入錐管由通常的喇叭形和改進的橢圓形兩種。

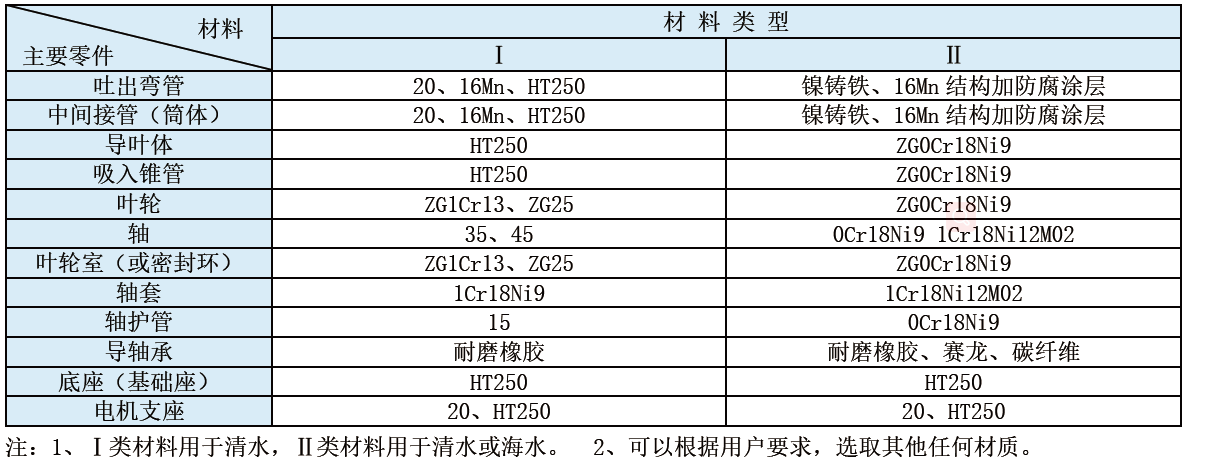

HLB系列立式長軸斜流深井泵主要零件材料

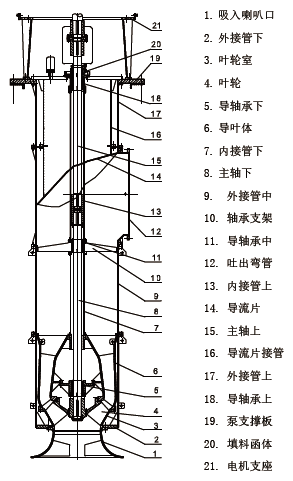

HLB系列立式長軸斜流深井泵剖面圖
